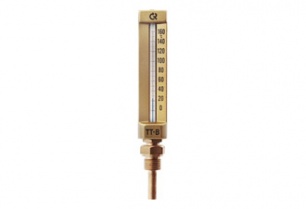

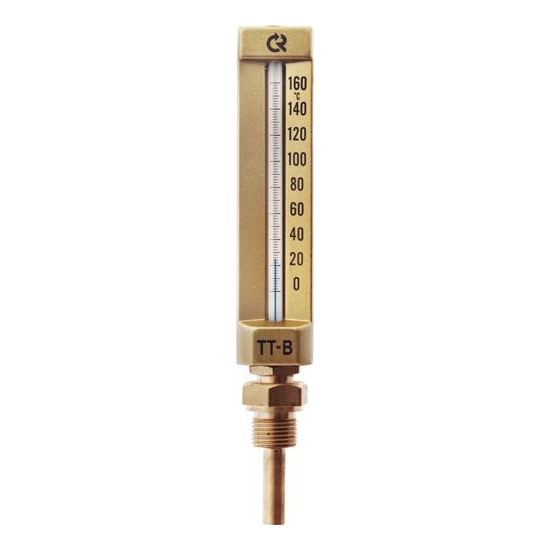

Тип ТТ-В. Термометр жидкостный технический предназначен для измерения температуры неагрессивных жидких и газообразных сред в условиях вибрации в различных отраслях промышленности в пределах от −30 до +600 °С.
Термометры состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капиллярной трубки (со шкалой) находится в корпусе, а нижняя (с резервуаром) — в гильзе.
Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни (для термометров с верхним пределом измерений до 200 °С), либо из никелированной стали (для термометров с диапазоном измерений 0…600 °С), либо из нержавеющей стали (под заказ). В зависимости от типа подсоединения производятся два исполнения: термометр угловой и термометр прямой.
Область применения: судостроение, водоснабжение, теплоснабжение.
Длина верхней и погружной частей
Диапазон температур, °С |
Верхняя часть, мм |
Погружная̆ часть, мм |
−30...+70, 0...+200 |
110; 150; 200 |
30*; 40; 50; 64; 100; 150 |
40; 50; 64; 100; 150 |
||
0...+600* |
200 |
100; 150 |
* — только прямое присоединение.
Исполнение
Прямое или угловое
Заполнение
Этанол или толуол
Материал гильзы
Латунь (только до 200 °C включительно);
Нержавеющая сталь 08Х18Н10 (600 °C или при длине погружной части 150 мм)
Комплектность
Гильза из латуни или нержавеющей стали, в зависимости от диапазона показаний ТТ-В
Погрешность измерений: от 1 до 10 °С в зависимости от диапазона измеряемой температуры и цены деления шкалы термометра (Таблица 1)
