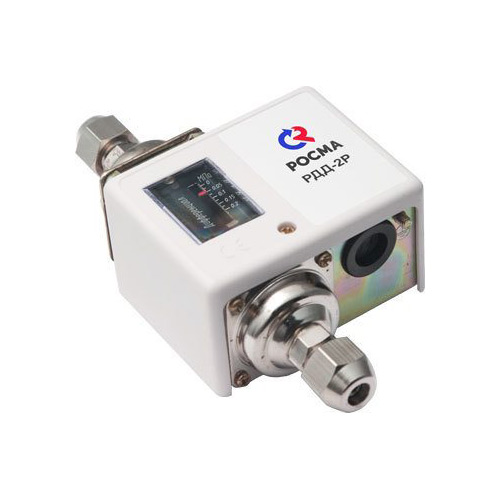

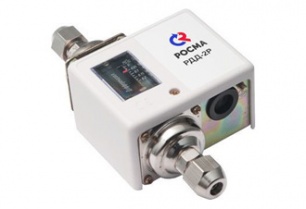

Тип РДД-2Р
Реле перепада давления РДД (дифференциальное реле давления, реле разности давлений) предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 110 °C (воздух, масло, вода, хладоны).
Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает одноплюсный перекидной контакт.
Основными параметрами дифференциального реле давления выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.
Область применения реле перепада давления: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции..
Дифференциальные реле давления
Диапазон показаний, МПа | Дифференциал, МПа (фиксированный) | Р статич. макс. МПа |
0,05…0,2 | 0,03…0,05 | 0,5 |
0,05…0,4 | 0,06…0,2 | 1,5 |
0,1…0,60,1…0,6 | 0,06…0,2 | 3,0 |
Воспроизводимость
±2%
Контакты
Однополюсный перекидной контакт
Электрические характеристики
8 А ~220 В
16 А ~110 В
Рабочая температура
Окружающая среда: до +70 °C
Измеряемая среда: −10…+110 °C
Корпус
IP42, алитированная сталь 10
Материалы
Штуцер и накидная гайка — хромированная сталь 10
Кронштейн и механизм — анодированная сталь 10
Сильфон — медный сплав
Шкала
Алюминий, цвет черный
Стекло
Органическое
Способ присоединения
Накидная гайка для крепления капилляра
Резьба присоединения
G¼
Варианты монтажа
На приборную панель или с помощью кронштейна
Техническая документация
ТУ 4218-001-4719015564-2010
ГОСТ 26005-83
