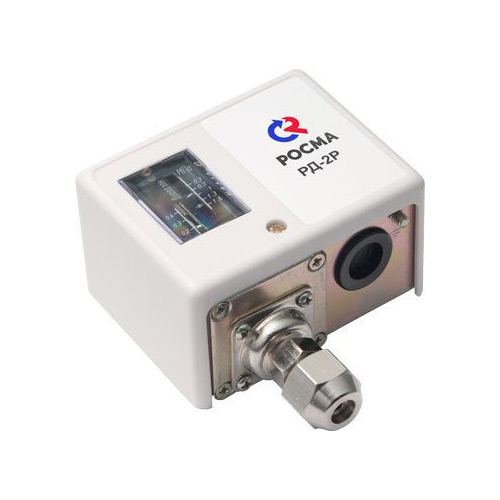

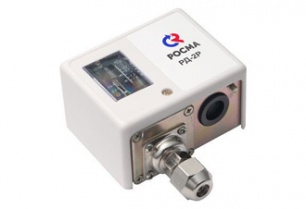

Тип РД-2Р, РД-2Р модель 35
Реле давления или прессостат применяется для переключения электрических цепей при изменении разницы давления неагрессивных к медным сплавам жидких или газообразных, не вязких и не кристаллизующихся сред с максимальной температурой 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта, и реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращается в исходное положение. Реле давления относится к категории автоматических приборов.
Универсальность реле давления заключается в возможности работать как при повышении, так и при понижении давления.
Область применения реле давления: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов, в частности, реле давления устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах РД обеспечивают работу агрегата в автоматическом режиме.
Реле давления
Диапазон показаний, МПа | Дифференциал, МПа (настраиваемый) | Диапазон показаний, МПа |
−0,05…0,3 | 0,02…0,15 | 1,6 |
−0,07…0,6 | 0,06…0,4 | 1,6 |
−0,02…0,8* | 0,07…0,4* | 1,6* |
−0,02…0,8* | 0,04…0,15* | 1,6* |
0,1…1 | 0,1…0,3 | 1,6 |
0,5…1,6 | 0,1…0,4 | 3,5 |
0,5…2,4 | 0,2…0,5 | 3,5 |
0,5…3 | 0,5…1 | 3,5 |
* — только для РД-2Р-0,8 МПа — модель 35
Воспроизводимость
±2%
Контакты
Однополюсный перекидной контакт
Электрические характеристики
8 А ~220 В
16 А ~110 В
Рабочая температура
-10… +70 °C
Корпус
IP42 (IP44 с верхней крышкой*), алитированная сталь 10
* — только для РД-2Р-0,8 МПа (модель 35)
Крышка
Пластик, цвет белый
Материалы
Штуцер и накидная гайка — хромированная сталь 10
Кронштейн и механизм — анодированная сталь 10
Сильфон — медный сплав
Шкала
Алюминий, цвет черный
Стекло
Органическое
Способ присоединения
Штуцер под развальцовку с накидной гайкой G1/4 для крепления капиллярной трубки
Резьба G1/4 (для РД-2Р-0,8 МПа-G1/4 модель 35)
Резьба G1/2 (для РД-2Р-0,8 МПа-G1/2 модель 35)
Варианты монтажа
На приборную панель или с помощью кронштейна
Кабельный ввод
Для кабелей ∅6–14 мм (только для РД-2Р-0,8 МПа — модель 35)
Техническая документация
ТУ 4218-001-4719015564-2010
ГОСТ 26005-83
