Специального исполнения IP54

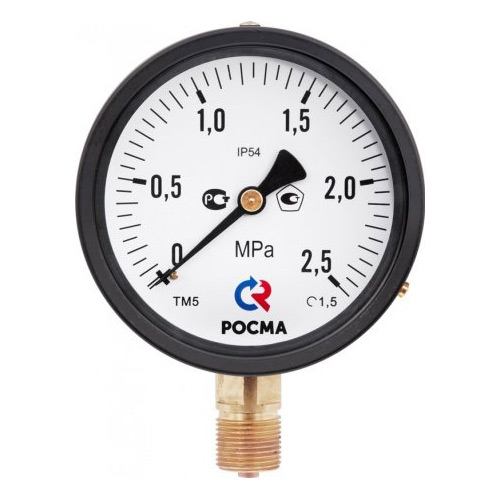

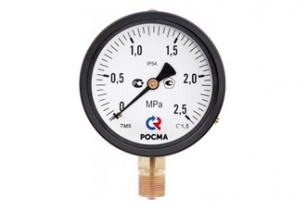

Тип ТМ (ТВ, ТМВ), серия 10, IP54. Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.
Преимуществами данного исполнения являются повышенная износостойкость механизма, улучшенная защита от внешних воздействий (IP54), встроенный демпфер.
- Производитель Росма
- Диаметр корпуса 100, 150 мм
- Класс точности 1,5
- Диапазон показаний давлений ТМ: 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
ТВ*: −0,1…0 МПа
ТМВ*: −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
* — под заказ - Рабочие диапазоны Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы - Рабочая температура Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C - Корпус IP54, сталь 10, цвет черный
- Кольцо Сталь 10, цвет черный
- Чувствительный элемент Медный сплав (100 МПа — сталь 38ХМ)
- Трибко-секторный механизм Медный сплав
- Циферблат Алюминий, шкала черная на белом фоне
- Стекло Минеральное
- Штуцер Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
- Присоединение Радиальное
- Резьба присоединения M20×1,5 (под заказ другие резьбы)
- Межповерочный интервал 2 года
- Техническая документация ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
