Манометры с электроконтактной приставкой с повышенным IP

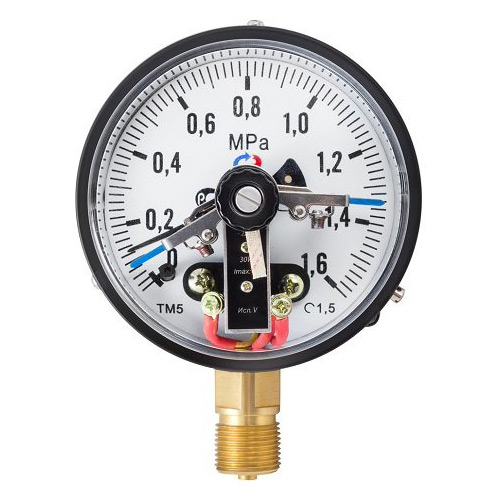

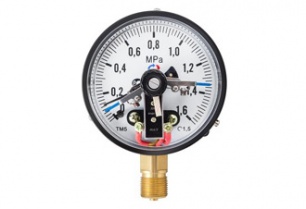

Тип ТМ (ТВ, ТМВ), серия 10, IP54. Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Особенностью данного исполнения является повышенная защита от внешних воздействий (IP54).
Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.
ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.
ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ.
Варианты исполнения манометров
ЗАО «Росма» выпускает одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88.В ЭКМ производства ЗАО «Росма» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением. Основные технические характеристики ЭКМ приведены ниже:
Электрическая схема:
- исполнение I (ОЗ — один замыкающий контакт)
- исполнение II (ОР — один размыкающий контакт)
- исполнение III (ЛРПР — левый размыкающий, правый размыкающий)
- исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий)
- исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий)
- исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий)
- максимальное напряжение: -220 В, ~380 В
- максимальный ток: 1, А
- максимальная разрывная мощность контактов: 30 Вт, 50 В•А
- Производитель Росма
- Диаметр корпуса 100, 150 мм
- Класс точности 1,5
- Диапазон показаний давлений ТМ: 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
ТВ*: −0,1…0 МПа
ТМВ**: −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
* — только исполнение I, II, V.
** — только исполнение I, II, V, VI - Рабочая температура Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C - Корпус IP54, сталь 10, цвет черный
- Кольцо Сталь 10, цвет черный
- Чувствительный элемент Медный сплав (100 МПа — сталь 38ХМ)
- Трибко-секторный механизм Медный сплав
- Циферблат Алюминий, шкала черная на белом фоне
- Стекло Органическое
- Штуцер Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
- Присоединение Радиальное
- Резьба присоединения G½ или М20×1,5
- Межповерочный интервал 2 года
- Техническая документация ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
