Клапаны электромагнитные (соленоидные)

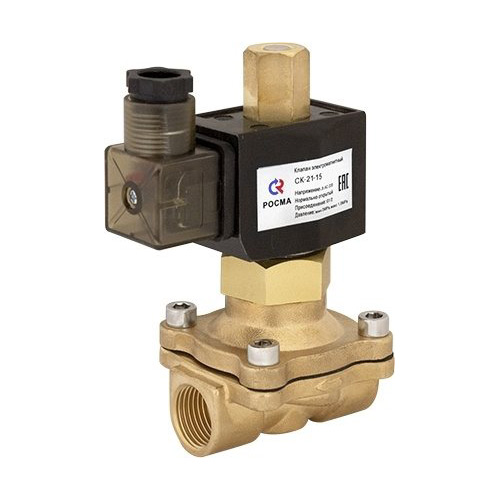

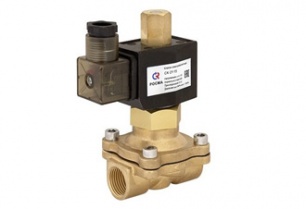

Тип СК. Электромагнитный запорный клапан предназначен для применения в качестве регулирующего и запорного устройства при осуществлении быстрого дистанционного управления (отключения или включения) потоками жидкости, воздуха или газа любой трубопроводной системы. Принцип работы заключается в следующем: в статическом положении, когда катушка электромагнитного клапана обесточена и клапан закрыт (или открыт в зависимости от его типа), мембрана клапана или его поршень за счет механического воздействия пружины находится в герметичном соприкосновении с седлом клапана. При подаче электрического напряжения на катушку — клапан с электромагнитным приводом открывается/закрывается. Это осуществляется за счет воздействия магнитного поля, создаваемого в катушке клапана (соленоиде), на плунжер и его втягивания в катушку.
Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых областях, где требуется управление потоками рабочей среды.
- Принцип работы Прямого действия
- Номинальный диаметр DN, мм 15 / 20 / 25 / 32 / 40 / 50
- Исполнение Нормально закрытый, нормально открытый
- Номинальное напряжение, В ~220, –24
- Потребляемая мощность, Вт 18
- Рабочее давление, МПа Воздух, газ: 0…1,0
Вода: 0…0,7
Масло: 0…0,9
- Температура рабочей среды, °С –5…+90 (NBR),
–5…+120 (витон) - Температура окружающей среды, °С -10…+80
- Катушка IP65, DIN-разъем
- Резьба присоединения G½ / G¾ / G1 / G1¼ / G1½ / G2
- Корпус Латунь, нержавеющая сталь 08Х18Н10
- Мембрана Бутадиен-нитрильный каучук (NBR), витон
- Техническая документация ГОСТ 22413-89
- Производитель Росма
