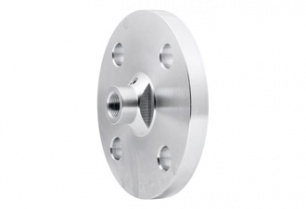

Тип РМ. Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.
При поставке разделителя в сборе с манометром, заполнение осуществляется вакуумной установкой.
Диапазон рабочих давлений, МПа
РМ-С21 ТМ: 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5
РМ-С21 РПД-И: 0…0,1 / 0,4 / 0,6 / 1 / 1,6 / 2,5
Диапазон рабочих температур, °C
−50…+200 °C
−50…+100 °C (с гидрозаполнением)
Корпус
Нержавеющая сталь 08Х17Н13М2
Верхний фланец
Нержавеющая сталь 08Х17Н13М2
Мембрана
Нержавеющая сталь 08Х17Н13М2 (дополнительное фторопластовое покрытие под заказ)
Резьба присоединения
к средству измерения — внутренняя M20×1,5
Разделительная жидкость
ПМС–20 (ГОСТ13032–77)
По заказу возможно заполнение другой разделительной жидкостью.
Объем, вытесняемый под действием максимального давления
2,5 см³
Заливное отверстие
Среднее давление (РМ-С21) – есть
Дополнительная погрешность вносимая разделителем
±0,5%
Дополнительная погрешность, вносимая разделителем, компенсируется настройкой манометра.
Варианты поставки
— без средства измерения
— в сборе со средством измерения
— в сборе со средством измерения и соединительным рукавом (длина 2 / 2,5 / 3 / 3,5 / 4 / 4,5 / 5 м)
Техническая документация
ТУ 4212-004-4719015564-2013
