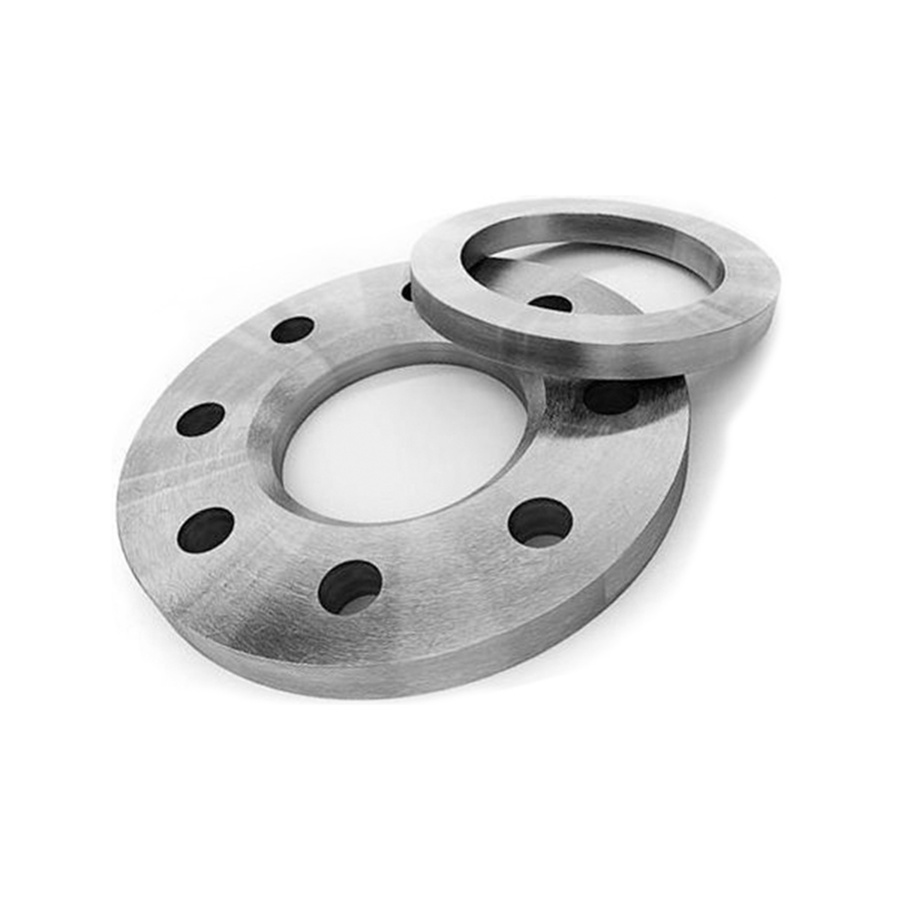

Фланцы плоские


Материалы для изготовления фланцев


Вид Марка стали Температура применения, °С
Стальные 3
20 		От 20 до 300
От 20 до 475
Нержавеющие 12Х18Н10Т
08Х18Н10Т 		От -270 до 610
Хладостойкие 09Г2С
13ХФА 		От -70 до 475
От -70 до 325
Жаропрочные 15Х5М
10Х17Н13М2Т
10Х17Н13М3Т 		От -40 до 650
От -253 до 700
От -196 до 600


Обозначение фланцев и исполнения уплотнительных поверхностей


Исполнение по старому стандарту Исполнение по новому стандарту Расшифровка
- A плоскость
1 B соединительный выступ
4, 8 C, L шип
5, 9 D, M паз
2 E выступ
3 F впадина
7 J под прокладку овального сечения
6 K под линзовую прокладку


Подбор крепежа для фланца


  • Диаметр гайки и шайбы соответствует диаметру шпильки
  • Длина шпильки ГОСТ 9064-75 рассчитывается по следующей формуле = 2 * толщина фланца ГОСТ 33259-2015 + 2 * высота гайки ГОСТ 9064-75 + 2 * толщина шайбы ГОСТ 9065-75 + толщина прокладки ПОН-Б + 3 * шаг резьбы
  • Пример: Для фланца Ду80 Ру16 ГОСТ 33259-2015 подходит крепеж 4*М16х100, где: 4 - количество шпилек, М16 - диаметр шпильки, 100 - длинна шпильки
Ду/Ру 1 и 2,5 2,5 6 10 16 25 40 63 100 160 200 250
10 4*М10х60 4*М10х60 4*М10х60 4*М12х70 4*М12х70 4*М12х70 4*М12х70 4*М12х80 4*М12х80 4*М12х80 4*М20х110 4*М16х100
15 4*М10х60 4*М10х60 4*М10х60 4*М12х70 4*М12х70 4*М12х70 4*М12х70 4*М12х80 4*М12х80 4*М12х80 4*М20х110 4*М16х100
20 4*М10х60 4*М10х60 4*М10х60 4*М12х70 4*М12х70 4*М12х70 4*М12х70 4*М16х90 4*М16х90 4*М16х90 4*М20х120 4*М20х130
25 4*М10х60 4*М10х60 4*М10х60 4*М12х70 4*М12х70 4*М12х70 4*М12х70 4*М16х90 4*М16х100 4*М16х100 4*М24х130 4*М20х120
32 4*М12х60 4*М12х60 4*М12х70 4*М16х80 4*М16х80 4*М16х90 4*М16х80 4*М20х110 4*М20х110 4*М20х110 4*М24х130 4*М24х140
40 4*М12х60 4*М12х60 4*М12х70 4*М16х80 4*М16х80 4*М16х90 4*М16х90 4*М20х110 4*М20х110 4*М20х120 4*М24х140 4*М24х140
50 4*М12х60 4*М12х60 4*М12х70 4*М16х80 4*М16х90 4*М16х90 4*М16х90 4*М20х110 4*М24х120 4*М24х130 4*М24х150 4*М24х150
65 4*М12х70 4*М12х70 4*М12х70 4*М16х90 4*М16х100 8*М16х100 8*М16х90 8*М20х120 8*М24х130 8*М24х140 8*М27х170 8*М24х150
80 4*М16х80 4*М16х80 4*М16х80 4*М16х90 4*М16х100 8*М16х100 8*М16х100 8*М20х120 8*М24х140 8*М24х140 8*М30х190 8*М27х170
100 4*М16х80 4*М16х80 4*М16х80 8*М16х90 8*М16х100 8*М20х120 8*М20х110 8*М24х130 8*М27х150 8*М27х160 8*М36х230 8*М30х190
125 8*М16х80 8*М16х80 8*М16х90 8*М16х100 8*М16х100 8*М24х130 8*М24х130 8*М27х150 8*М30х170 8*М30х170 12*М36х250 12*М30х210
150 8*М16х80 8*М16х80 8*М16х90 8*М20х110 8*М20х120 8*М24х130 8*М24х130 8*М30х160 12*М30х180 12*М30х180 12*М42х280 12*М33х220
200 8*М16х80 8*М16х80 8*М16х90 8*М20х110 12*М20х120 12*М24х130 12*М27х150 12*М30х170 12*М36х210 12*М36х220 12*М48х320 12*М39х270
250 12*М16х90 12*М16х90 12*М16х90 12*М20х110 12*М24х130 12*М27х140 12*М30х170 12*М36х200 12*М36х220 12*М36х240 12*М52х360 12*М45х310
300 12*М20х100 12*М20х100 12*М20х110 12*М20х120 12*М24х130 16*М27х150 16*М30х180 16*М36х210 16*М42х250 16*М42х270
350 12*М20х100 12*М20х100 12*М20х110 16*М20х120 16*М24х140 16*М30х170 16*М30х190 16*М36х220 16*М48х290 16*М48х300
400 16*М20х100 16*М20х100 16*М20х120 16*М24х130 16*М27х150 16*М30х170 16*М36х220 16*М42х250 16*М48х290 16*М48х310
450 16*М20х100 16*М20х100 16*М20х120 20*М24х130 20*М27х160 20*М30х180 20*М36х220 16*М42х250 16*М48х300
500 16*М20х110 16*М20х110 16*М20х120 20*М24х130 20*М30х180 20*М36х200 20*М42х240 20*М48х270
600 20*М24х120 20*М24х120 20*М24х130 20*М27х150 20*М36х200 20*М36х210 20*М48х260 20*М52х290
700 24*М24х120 24*М24х120 24*М24х130 24*М27х150 24*М36х200 24*М42х230 24*М48х270 24*М52х300
800 24*М27х130 24*М27х130 24*М27х140 24*М30х170 24*М36х210 24*М42х250 24*М52х290 24*М56х330
900 24*М27х130 24*М27х130 24*М27х140 28*М30х170 28*М36х220 28*М48х260 28*М52х300 28*М56х340
1000 28*М27х140 28*М27х140 28*М27х150 28*М30х180 28*М42х240 28*М52х270 28*М52х310 28*М64х360
1200 32*М27х140 32*М27х140 32*М30х160 32*М36х210 32*М48х290 32*М52х280 32*М56х320 32*М72х390
1400 36*М27х140 36*М27х140 36*М30х180 36*М42х240 36*М45х290
1600 40*М27х140 40*М27х140 40*М30х190 40*М48х290 40*М52х350
1800 44*М27х150 44*М27х170 44*М36х240 44*М45х290 44*М52х360
2000 48*М27х150 48*М27х180 48*М39х250 48*М45х300 48*М56х400
2200 52*М30х170 52*М30х200 52*М39х270 52*М52х350
2400 56*М30х180 56*М30х210 56*М39х280 56*М52х370
2600 60*М30х210 60*М45х300 60*М52х370
2800 64*М33х240 64*М45х320 64*М52х390
3000 68*М33х250 68*М45х320 68*М56х420
3200 72*М33х260 72*М45х330
3400 76*М33х270 76*М45х340
3600 80*М33х280 80*М52х390
3800 80*М36х310
4000 84*М36х320

Правильное обозначение фланца


100-16-01-1-В-Ст.20-IV ГОСТ 33259-2015, где:
100 – номинальный диаметр
16 – номинальное давление
01 – номер типа изделия
1 – номер размерного ряда
В – исполнение присоединительной поверхности
Ст.20 – марка материала
IV – группа контроля


Для уточнения стоимости и наличия на складе пишите на sales@cis-automation.ru, звоните по телефону +7(495)748-78-13
