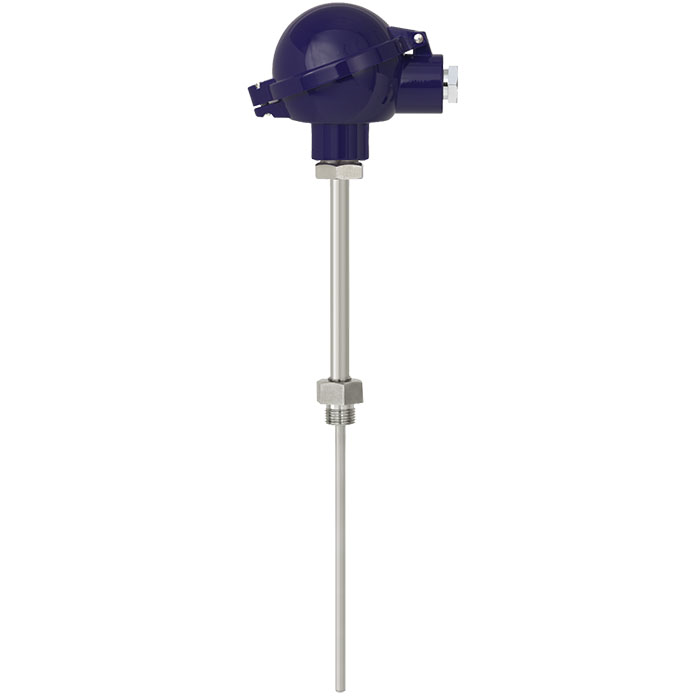

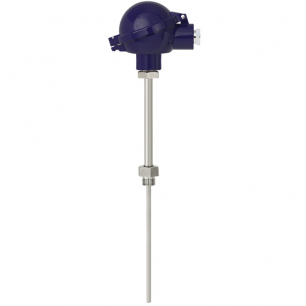

Модель TR10-B
Для монтажа в защитную гильзу
Термометр сопротивления этой серии может комбинироваться с большим количеством защитных гильз разных типов. Использование без защитных гильз рекомендуется только для специальных применений.
Термометр сопротивления можно комбинировать с различными датчиками, соединительными головками, длиной погружения, длиной шеек, использовать разные варианты присоединения защитных гильз, поэтому он подходит для всех применений и всех размеров защитных гильз.
Опционально термометр сопротивления TR10-B может комплектоваться аналоговыми или цифровыми преобразователями из портфолио WIKA. Преобразователи монтируются в соединительные головки термометров сопротивления модели TR10-В.
Термометр сопротивления - это прибор для измерения температуры, принцип которого основан на измерении электрического сопротивления чистых металлов, сплавов и полупроводников при измерении температуры. При повышении температур сопротивление термометра возрастает. Чувствительный элемент термометра сопротивления представляет собой резистор, который сделан из пленки или металлической проволоки, и обладающий зависимостью электрического сопротивления от температуры. Проволока намотана на жесткий каркас, сделанный из кварца, слюды или фарфора, и заключена в защитную металлическую (стеклянную, кварцевую) оболочку.
Наиболее популярны термометры сопротивления из платины Pt100 или Pt1000.
Термометр сопротивления обычно используется для замера температур в диапазоне от - 200 до + 600 °C. В сравнении с термопарами измеряемый диапазон температур термометра сопротивления гораздо уже, но благодаря высокой точности он изпользуется гораздо чаще термопар в этом диапазоне температур.
Термометр сопротивления TR10-B в своем составе имеет шейку, при помощи которой происходит соединение термометра с гильзой (используются различные резьбы).
Сменная измерительная вставка (также входящая в состав термометра сопротивления) может быть удалена, не вынимая полностью зонд из процесса. Это позволяет производить осмотр, замену, проверку измерительной цепи и выполнять необходимое обслуживание без остановки процесса.
Измерительная вставка имеет вибростойкую конструкцию, она состоит из минерально-изолированного провода (МИ-провода) и чувствительного элемента.
Измерительная вставка имеет подпружиненную конструкцию, обеспечивая плотный контакт с дном гильзы (ход пружины 10мм). Материал оболочки измерительной ставки нержавеющая сталь, другие материалы возможны по запросу.
Для применений во взрывоопасных зонах используется взрывозащищенное исполнение. Термометр сопротивления TR10-B имеет как российский сертификат EAC, так и сертификат испытаний на взрывозащиту для применений по директиве 94/9/EG (ATEX) для зон со взрывоопасными газами и пылью, а также декларацию производителя на соответствие требованиям NAMUR NE24.
Термометр сопротивления TR10-B имеет широкий диапазон температур окружающего воздуха (рабочих температур) от - 60 до + 80 °C.
Согласно обновленному свидетельству об утверждении типа средств измерений термометр сопротивления TR10-B имеет расширенный межповерочный интервал:
-5 лет для термометров сопротивления классов A, B с диапазоном измерений температуры от - 50 до + 300 °C
-4 года для термометров сопротивления классов А, В с диапазоном измерений температуры вне диапазона от -50 до + 300 °C.
