Буйковые реле уровня жидкости

Компания Magnetrol выпускает промышленные поплавковые реле уровня с широким выбором конфигураций аварийной сигнализации и органов регулировки. В каждом из поставляемых реле используется простой принцип плавучести. Эти реле могут быть применены как в простых, так и сложных технологических процессах, в частности при контроле за уровнем пенообразующих жидкостей, или жидкостей с переменным уровнем, или жидких смесей, и обычно их стоимость ниже стоимости реле других типов.

Принцип работы

Типовые регулирующие реле

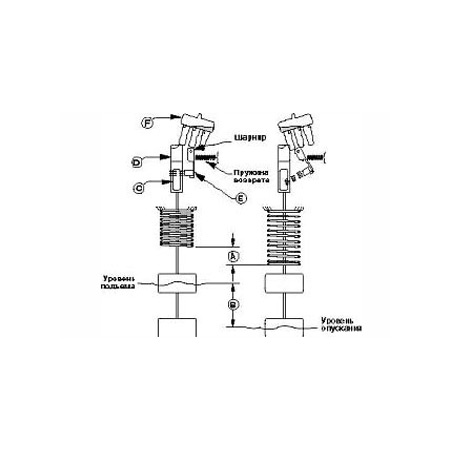

Работа реле основана на простом принципе плавучести. Пружину нагружают поплавками тяжелее жидкости, уровень которой требуется измерить. Погружение поплавков в жидкость приводит к изменению силы поддержания на плаву, в результате чего пружина перемещается вверх. Поскольку пружина перемещается только при перемещении уровня по поплавку, величина А перемещения пружины всегда будет меньшей частью перемещения уровня между поплавками В. Магнитная втулка С, соединенная с пружиной, перемещается внутри немагнитной защитной трубки D, перемещение пружины приводит к тому, чтомагнитная втулка притягивает шарнирный магнит переключающий механизм трубки. Встроенные упоры предотвращают недопустимый ход пружины в случае резкого подъема уровня.

Регулирующие реле с проверочным устройством

Назначение проверочного устройства заключается в про-верке работы поплавкового регулирующего реле без подъема уровня жидкости в резервуаре. Эта проверка выполняется путем оттягивания вниз цепи проверочного устройства. Это приводит к тому, что нагруженный рычаг пружины поднимает переключающий исполнительный механизм, в результате чего имитируется высокий или очень высокий уровень жидкости. При отпускании цепи исполнительный механизм возвращается в исходное положение и возобновляется нормальная работа реле.

Регулирующие реле на резервуарах с плавающей крышей и проверочным устройством

Регулирующее реле такого типа предназначено для монтажа в резервуарах с плавающей крышей. Во избежание искрообразования регулирующее реле может быть оснащено свинцовым поплавком. Если регулирующее реле предназначено как для работы в жидкости, так и для монтажа на плавающей крыше, требуется поплавок из нержавеющей стали.
