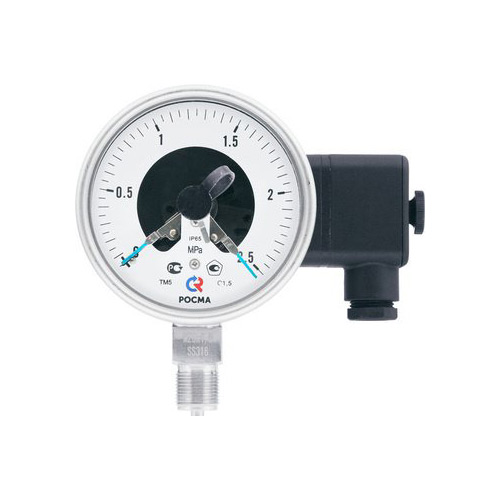

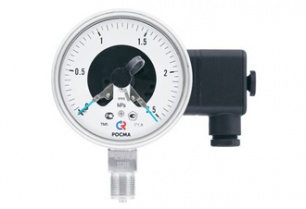

Манометры коррозионностойкие виброустойчивые с электроконтактной приставкой
Тип ТМ (ТВ, ТМВ), серия 21. Промышленный манометр, устойчивый к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащен электроконтактной приставкой для управления внешними электрическими цепями.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
- Производитель Росма
- Диаметр корпуса 100, 150 мм
- Класс точности 1,5
- Диапазон показаний давлений ТМ: 0…0,1* / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100* МПа
ТВ*: −0,1…0 МПа
ТМВ*: −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
* — под заказ, только исполнение I, II, V - Рабочая температура Окружающая среда:
−60…+60 °C (силикон АК-50, ПМС-50)
−60…+60 °C (без заполнения)
Измеряемая среда:
−30…+150 °C (без заполнения)
−30…+100 °C (с заполнением) - Корпус IP65, нержавеющая сталь 08Х17Н13М2
- Кольцо нержавеющая сталь 08Х17Н13М2, байонетное
- Чувствительный элемент нержавеющая сталь 08Х17Н13М2
- Трибко-секторный механизм нержавеющая сталь 08Х17Н13М2
- Циферблат Алюминий, шкала черная на белом фоне
- Стекло Органическое
- Штуцер нержавеющая сталь 08Х17Н13М2
- Присоединение Радиальное
- Резьба присоединения M20×1,5 (под заказ другие резьбы)
- Межповерочный интервал 2 года
- Техническая документация ТУ 4212-001-4719015564-2008
ГОСТ 2405-88 - Электрическая схема Одноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР для ТВ), Исп. II (ОР для ТМ, ОЗ для ТВ и ТМВ)
Двухконтактная — Исп. III (ЛРПР)**, Исп. IV (ЛЗПЗ)**, Исп. V (ЛРПЗ для ТМ, ПРЛЗ для ТВ, ЛЗПЗ для ТМВ), Исп. VI (ЛЗПР)**
** — только ТМ - Тип контактов с магнитным поджатием, серебряное покрытие
- Максимальное напряжение −220 В, ~380 В
- Максимальный ток 1 А
- Максимальная разрывная мощность контактов 30 Вт, 50 В·А
- Минимальные электрические характеристики Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
- Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний ±4
- Подключение Через клеммную коробку на корпусе
